Naše firma vlastní profesionální CNC centrum na opracování velkoplošných desek, kde provádíme veškeré pracovní operace u velkoformátových desek, bez nutnosti manipulace. Tím se snižuje riziko poškození a zvyšuje kvalitu výsledného materiálu.

CNC centrum využívá jak samotná mateřská firma DOMbau k profesionálním realizacím fasád, tak i umožňuje našim zákazníkům využívat CNC centra pro opracování deskového materiálu.

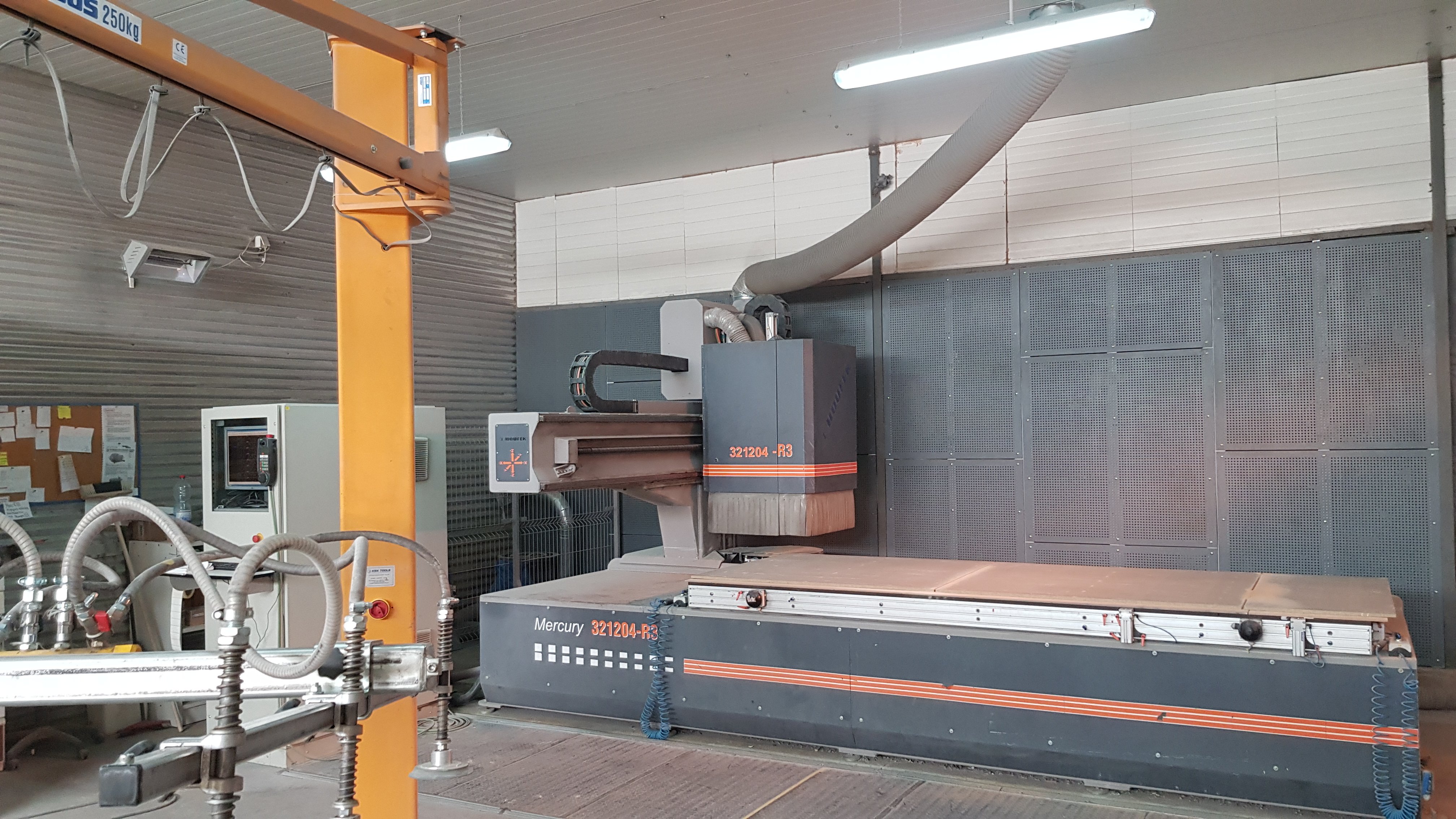

CNC obráběcí stroj MERCURY 321204-R3S od firmy HOUFEK, je technicky provedeno jako tří osé obráběcí centrum s rastrovým stolem a automatickou výměnou 14-ti nástrojů, je určen speciálně pro zátěžové prostředí opracování deskových materiálů z cementořískových, cementovláknitých desek, vysokotlakých laminátů, kompozitních slitin a plastových materiálů.

Nabízené služby opracování CNC strojem:

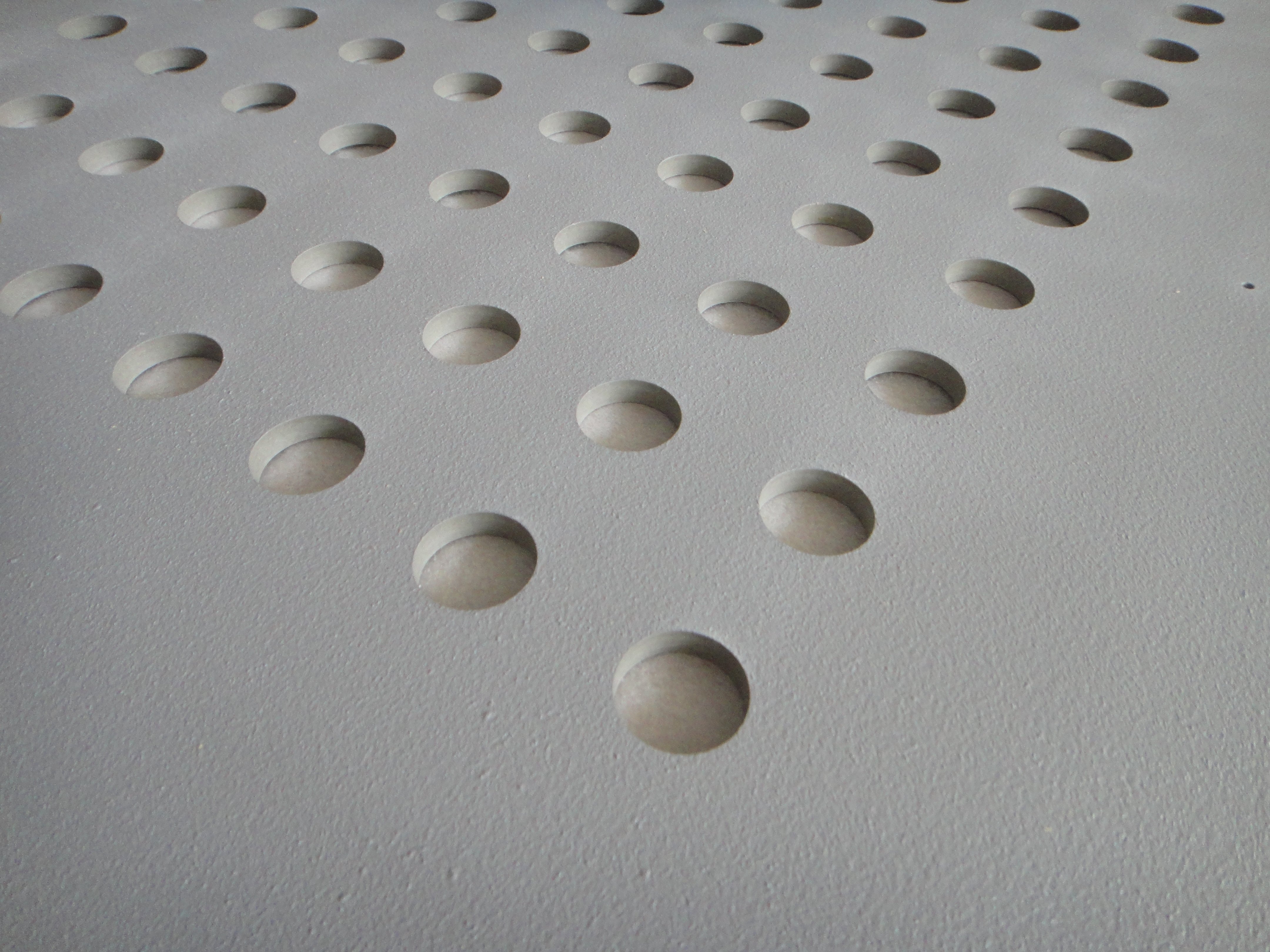

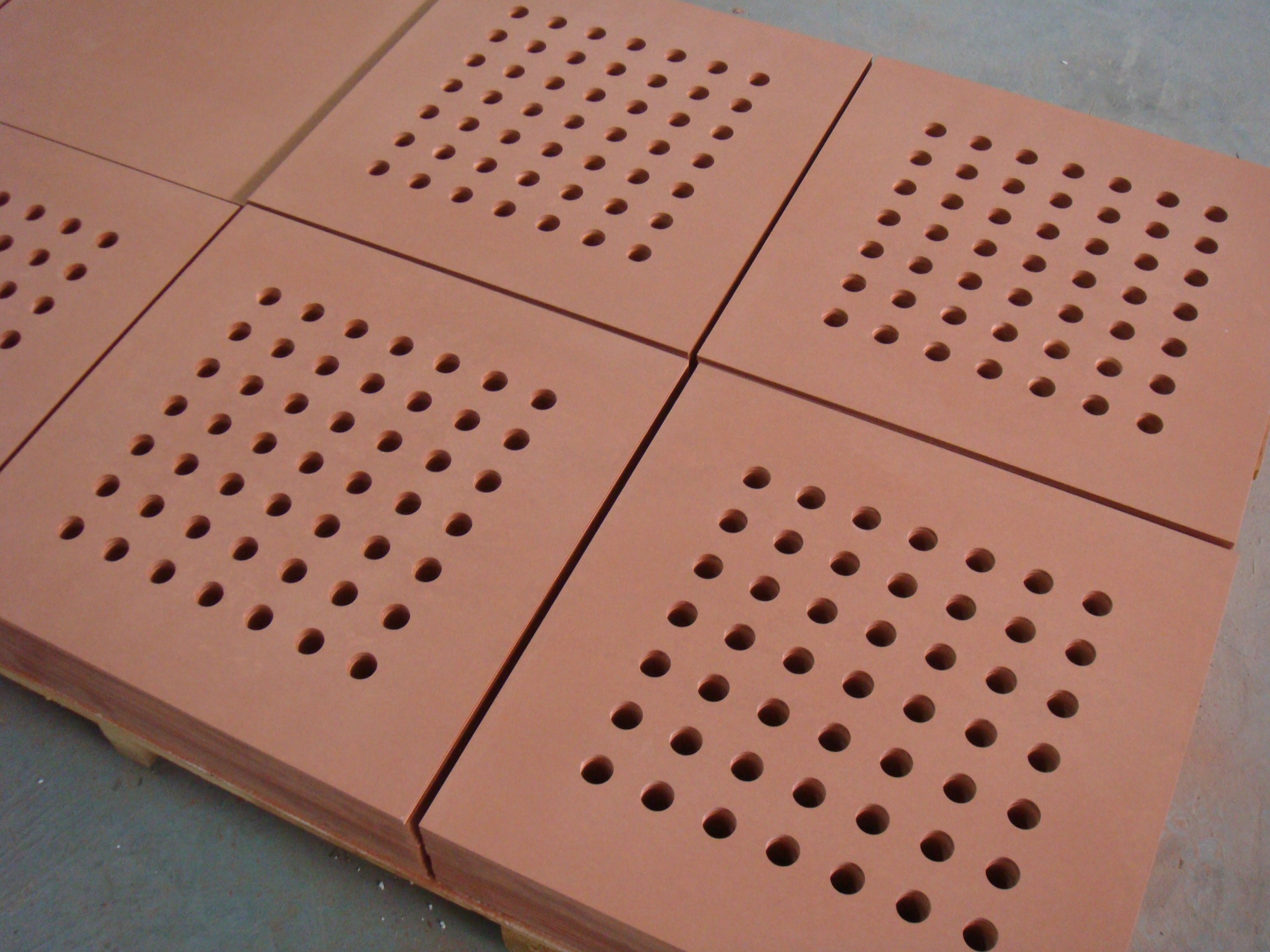

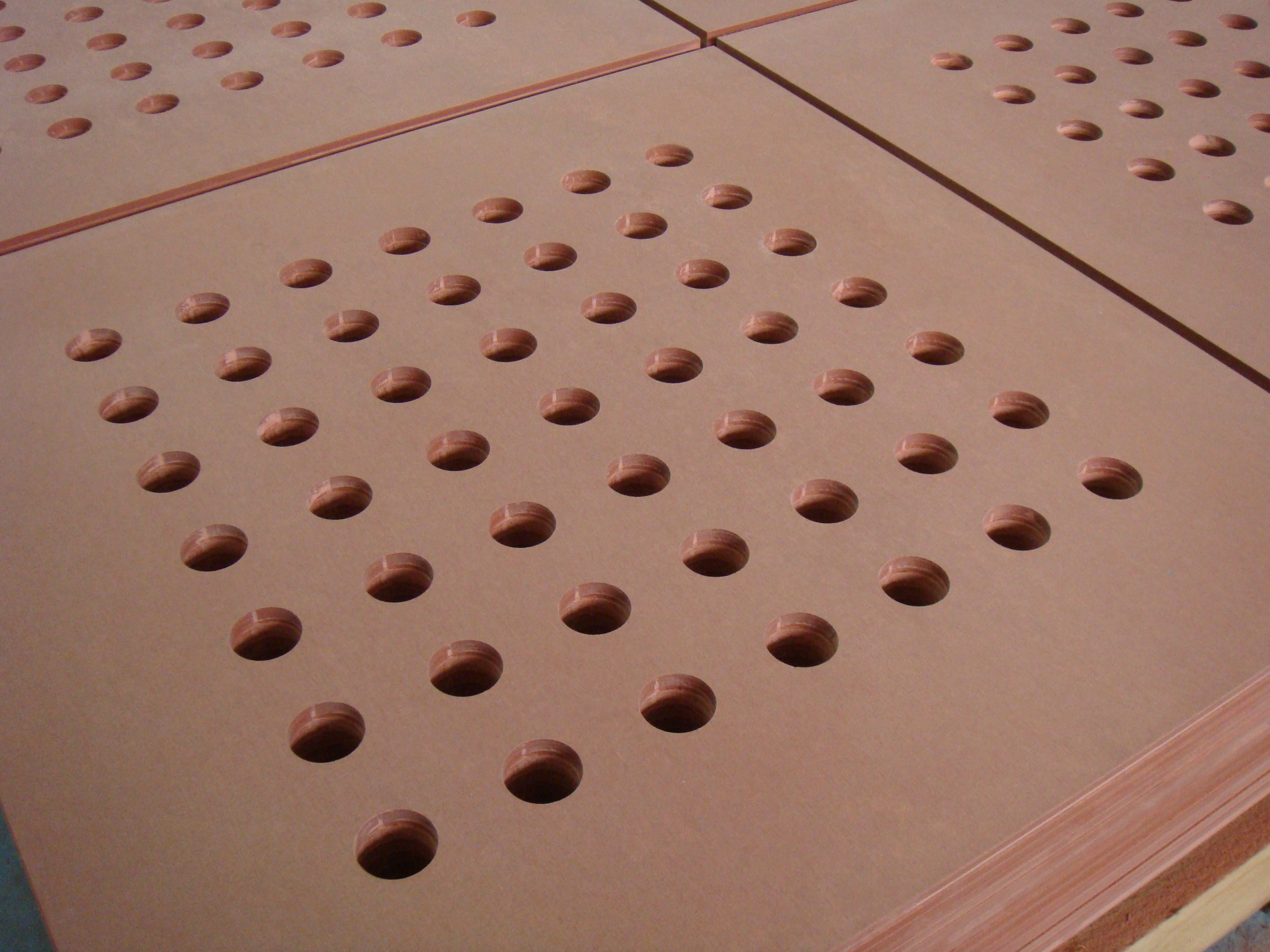

  • řezání, vrtání, gravírování, plošná perforace, ventilační mřížky
  • srážení hrany (pod úhlem 45° nebo oblouku)

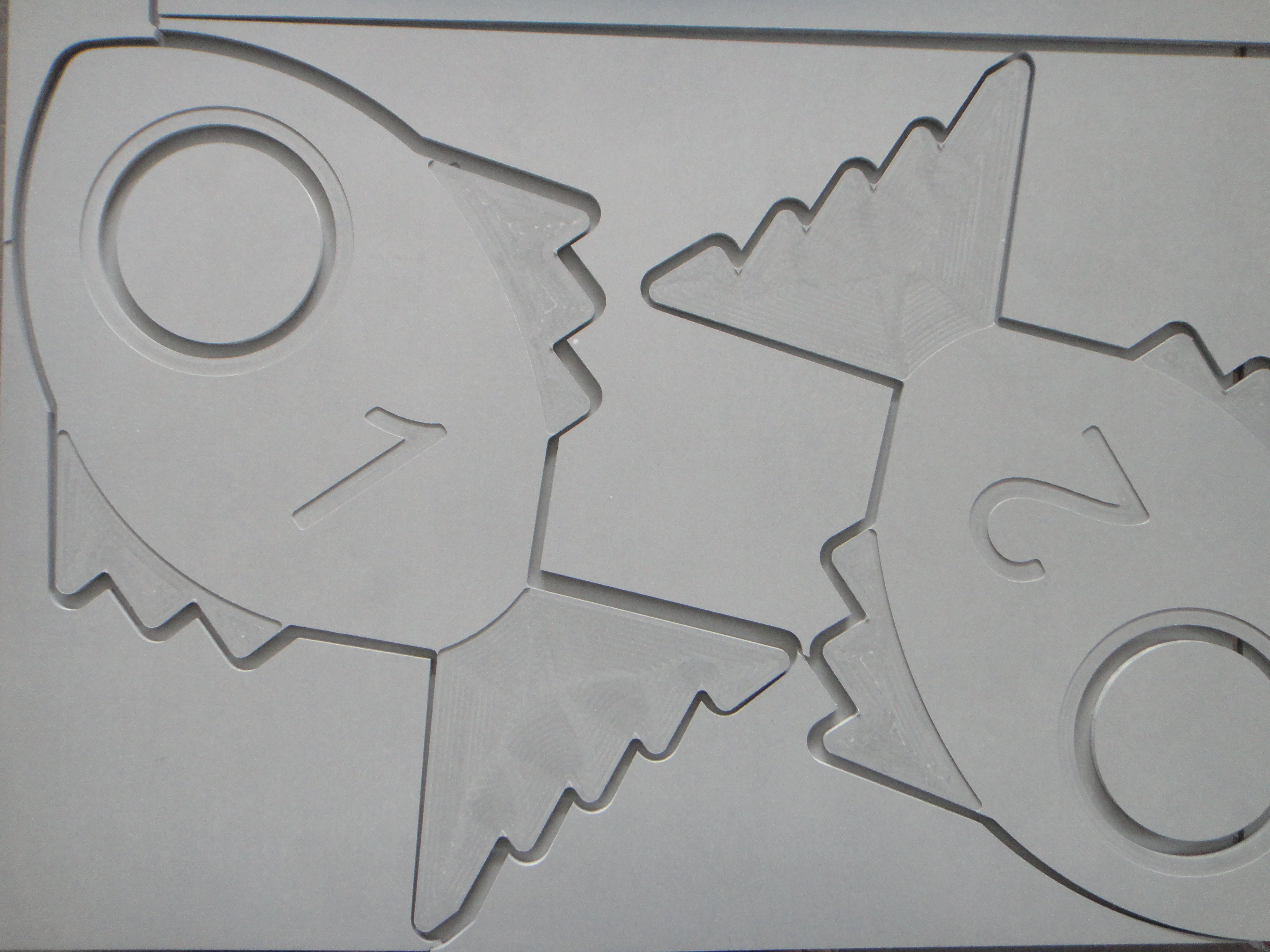

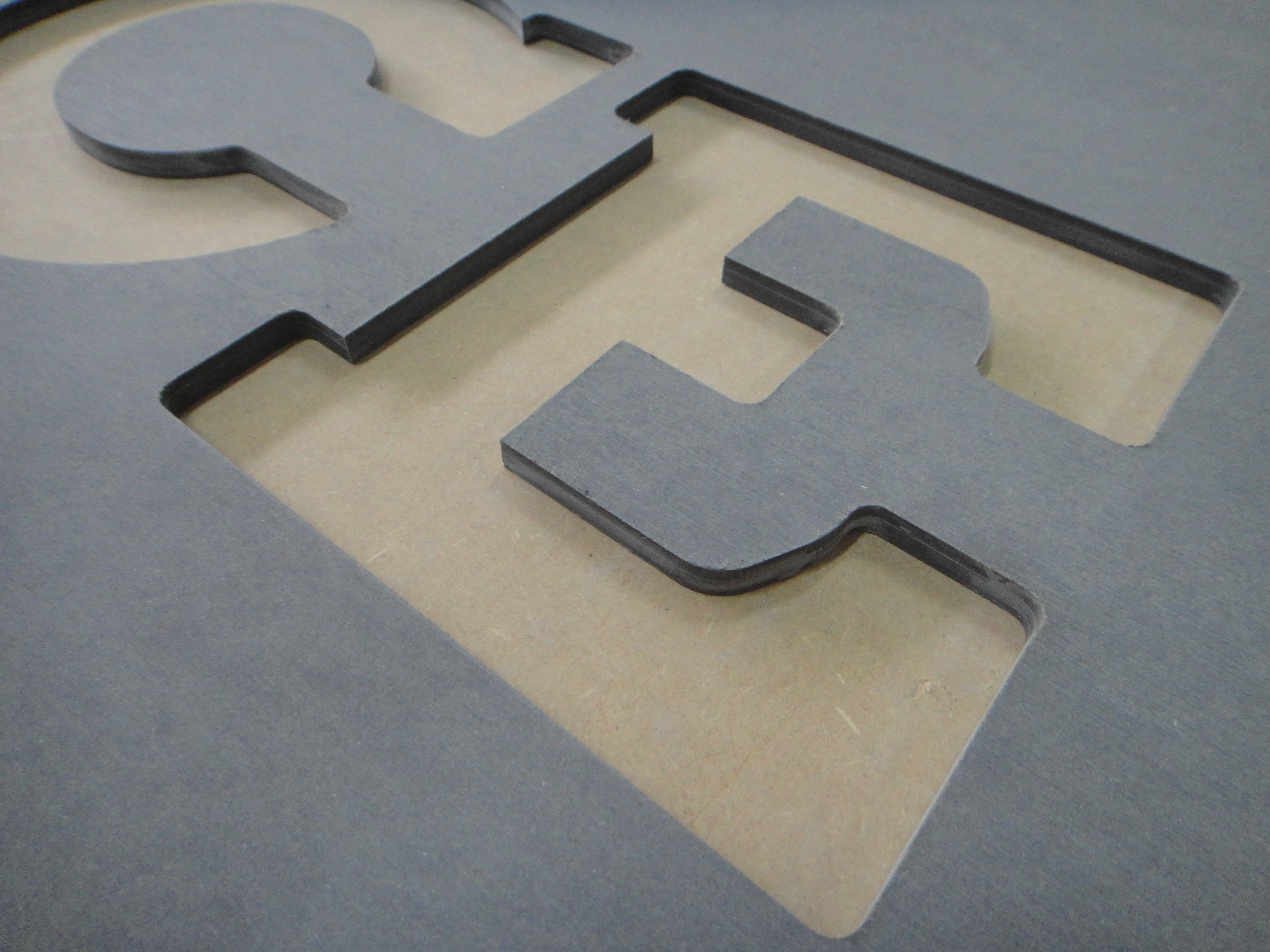

  • vytváření jakýchkoliv tvarů podle DWG nebo DXF souboru (elips, šikmin, kruhů, oblouků, křivek)
  • opracování velkoplošných materiálů jako HPL, vláknocementové desky, cementotřískové desky

Hlavní frézovací agregát je vzduchem chlazené elektrovřeteno s max. otáčkami 24.000 / min. Vřeteno je vybaveno pneumaticky ovládaným uvolněním nástrojů s kuželovou stopkou HSK F63 a rotor vřetena je uložen v keramických ložiskách.

Obráběný polotovar velkoformátových rozměrů se upíná pomocí podtlaku na pevný rastrový stůl. Tento stůl je rovněž vybavený dorazovými čepy a vakuovými upínacími bloky. Stůl je vakuově rozdělen na 2 pracoviště, které jsou využívány na nejvíce používané velkoformátové tabule, ale lze ho také využívat jako jedno pracovišťový po softwarovém spojení obou pracovišť. Jako zdroj podtlaku slouží vakuová pumpa pro přisávání materiálu.

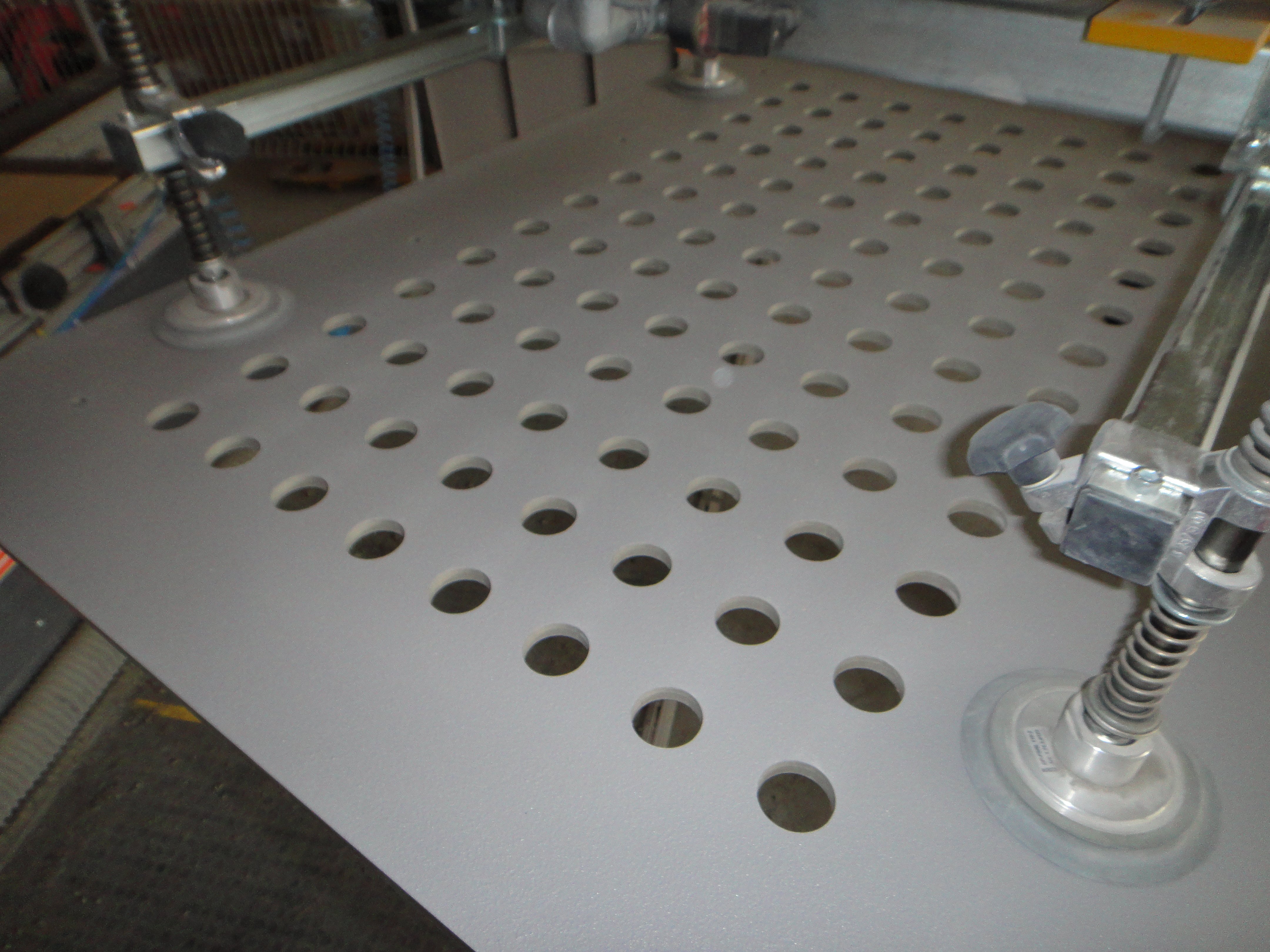

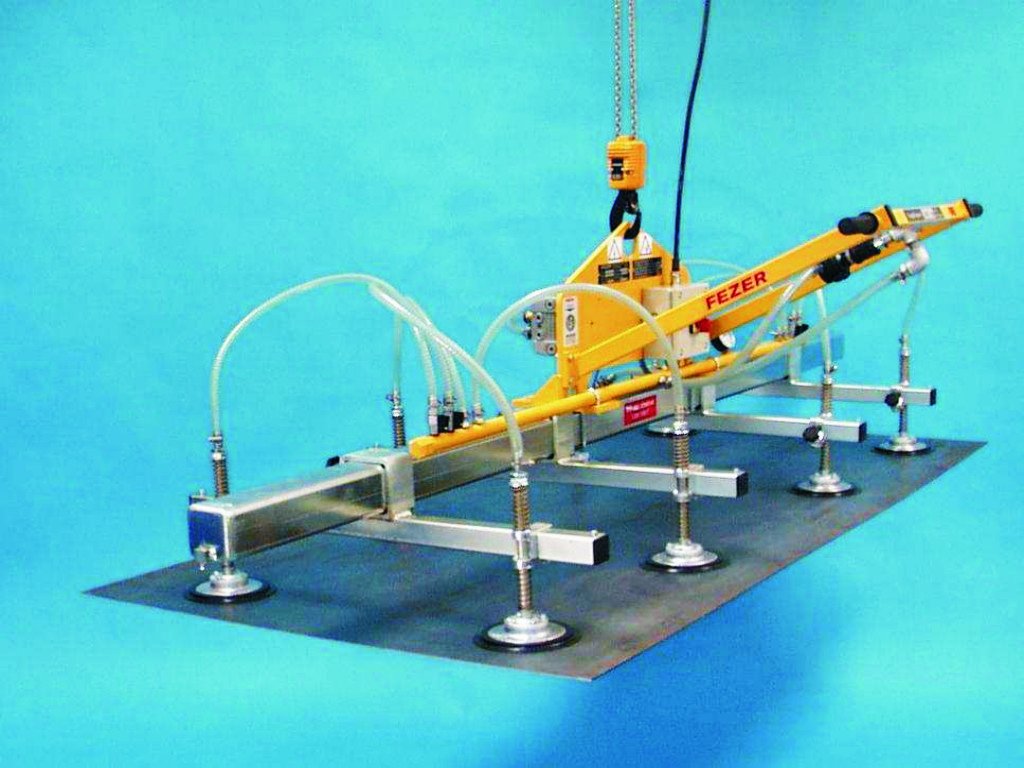

Velkoformátový materiál je na pracovní plochu stroje vkládám vakuovým manipulátorem FEZER - VacuBoy s nosností do 250kg na otočném jeřábovém rameni.

Přesnost opracování je tak v řádu desetin milimetru. Díky použití kvalitního odsávacího zařízení s rozvodem do venkovního kontejneru, je navíc při opracování cementovláknitých desek dosaženo téměř nulové prašnosti.

Technické parametry CNC stroje:

Pracovní stůl-rastrový stůl se zadními a předními dorazovými čepy
Pracovní pole stroje - osy X, Y, Zmm3350 x 1.250 x 300
Zdvih - osy Zmm450
Maximální plocha velkoformátového rozměrumm4000 x 2500
Otočný pilový agregát, pr.kotouče 150 mmúhel0-90°
Vakuová pumpam³/h235
Výměna 14-ti nástrojů-automatická
